信号板指标
注1：电压输出最大负载：1mA或1kΩ，按负载轻的，允许容性负载。
注2：环路电源 ：24V ±0.5V （环路电流）
电流输出最大负载电压：20V，相当于20mA电流在1000Ω负载电阻上的电压
温度范围：18℃ ～ 28℃。
注3：电阻测量指4线测量，电阻测量指4线测量，2线、3线测量需另加0.02Ω的误差；
电阻输出指标是指在1mA ± 10% 或 0.1mA ± 10%的情况下。
电阻输出全量程的技术指标：0.02 ± 0.01
电阻测量时的激励电流：
400Ω：1mA ± 20%
4000Ω：0.1mA ± 10%
电阻输出激励电流范围：
400Ω ：0.2mA～4.0mA
4000Ω ：0.05mA～0.4mA
温度范围：18℃ ～ 28℃
注4：频率测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。
波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率。
频率输出：方波，50%占空比，输出幅值0.1V～10.0V可调。
温度范围：18℃ ～ 28℃。

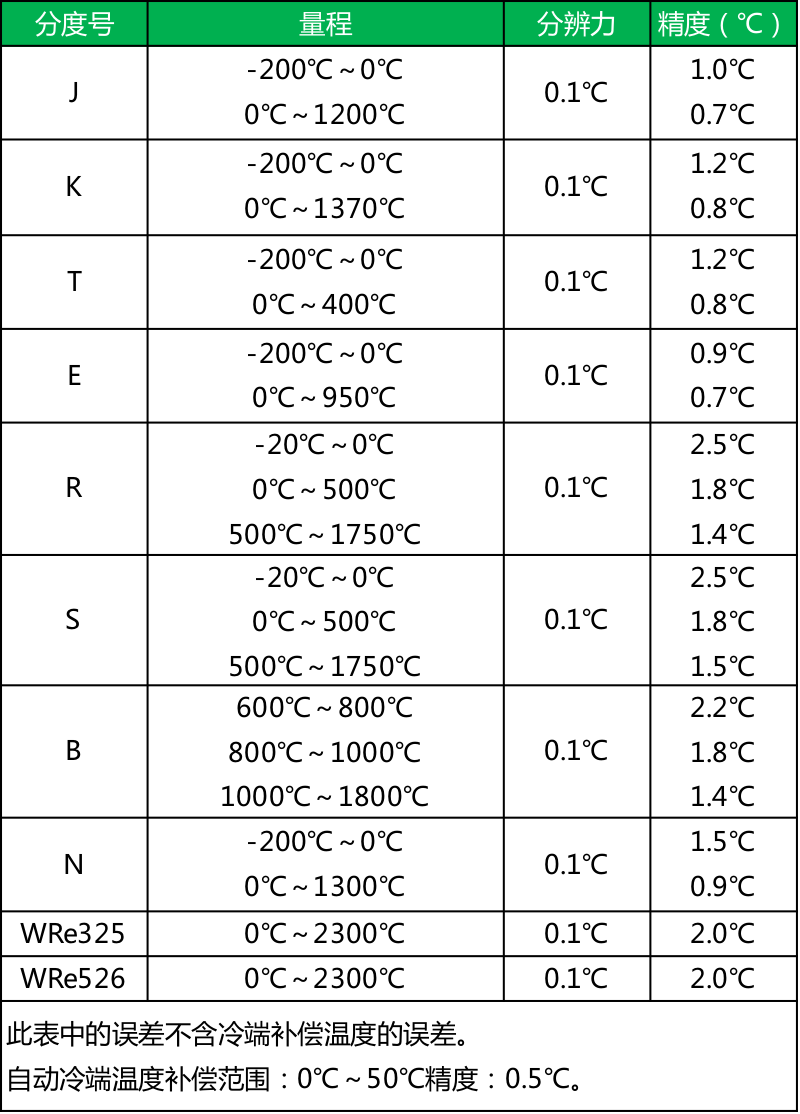

热电偶指标：

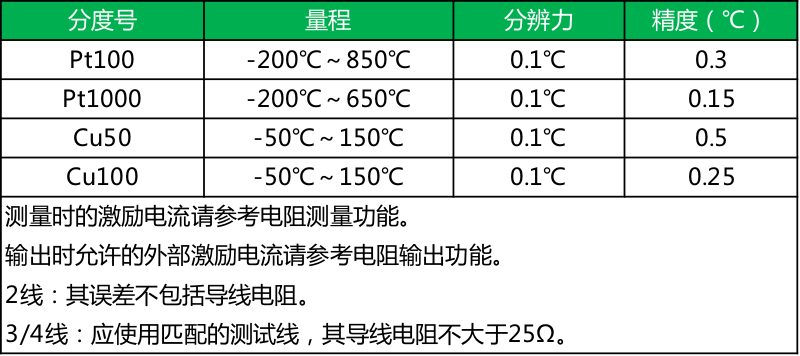

热电阻指标：

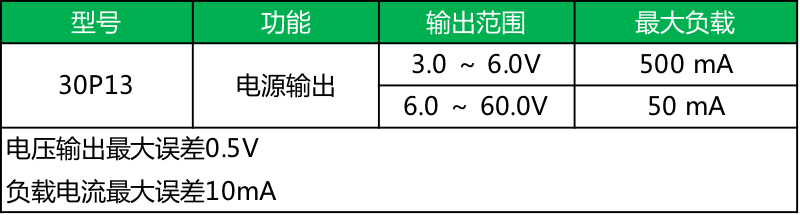

电源指标：
● 上述功能精度适用温度范围18~38℃。
● 上述功能中“电流输出”均支持有源、无源输出方式，20mA最大负载为1kΩ。
● 上述功能中“电流测量”均支持环路测量方式，回路电压24V0.5V。
● 上述功能中“电阻测量”均支持三线、四线方式，支持通断测试。
● 上述功能中“频率测量”，测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波
形的误差需另加5个计数，可直接测量市电频率。
● 上述功能中“频率输出”，输出波形：方波，正弦波等，幅值0~10V可调。
● 上述功能中“电阻输出”，允许外界激励电流0.15~4mA。
● 上述功能中“电压输出”均支持容性负载。
● 温度补偿标配PT100热电阻（型号30A01），补偿精度0.2℃、补偿温度范围：-40℃～60℃。
● 可根据客户需要添加新的热电偶、热电阻种类。
● 热电阻指标为四线制指标。
● 产品尺寸：310mm*140mm*265mm（宽*高*深）
